Electricidad básica en el hogar: guía completa para latinos en EEUU

Por

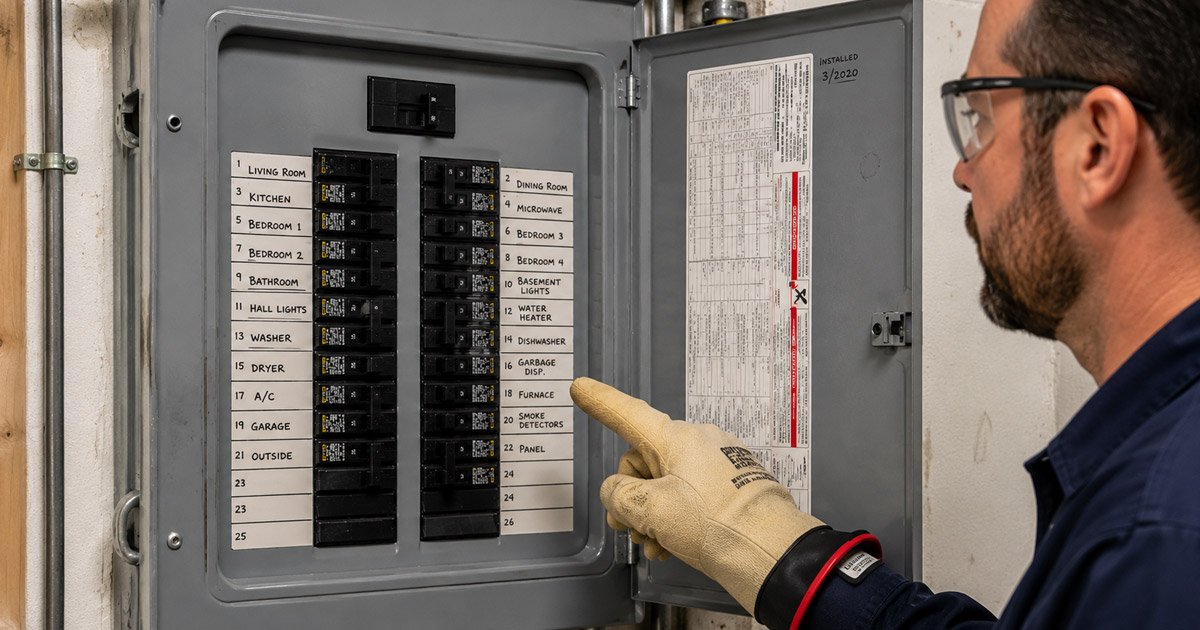

Panel eléctrico o breaker box en casa americana con breakers identificados
⚠️ AVISO IMPORTANTE ANTES DE COMENZAR Esta guía es informativa. Los trabajos eléctricos que van más allá de cambiar interruptores o tomacorrientes requieren un electricista con licencia estatal. Consulta siempre los códigos locales (NEC, National Electrical Code). Hacer trabajos eléctricos sin licencia puede invalidar el seguro de tu vivienda y complicar la venta futura de la casa.

Si viniste de otro país, el sistema eléctrico americano puede parecer confuso al principio. Los voltajes son distintos, el panel de breakers funciona diferente a los fusibles de tu país de origen, y los términos están mezclados entre inglés y español en la ferretería.

Esta guía te explica cómo funciona todo, qué puedes arreglar tú mismo sin riesgo, y en qué momento necesitas llamar a un electricista licenciado.

1. Cómo funciona el sistema eléctrico americano

Las casas en EEUU reciben energía de la compañía eléctrica a través de un medidor (electric meter) instalado en el exterior. De ahí, la energía entra al panel eléctrico (también llamado breaker box, load center o electrical panel) que distribuye los circuitos por toda la casa.

El sistema americano opera principalmente a 120 voltios (V) para la mayoría de los aparatos del hogar. Para equipos de mayor consumo, como el horno eléctrico, el calentador de agua, el aire acondicionado central y la secadora, el sistema usa 240V.

Esto es diferente a muchos países de América Latina, donde el estándar es 110V o 220V con distintas configuraciones. En EEUU, los 240V se logran combinando dos líneas de 120V dentro del mismo panel.

La frecuencia eléctrica es de 60 Hz, igual que en México, Centroamérica y el Caribe. Diferente a Europa, que usa 50 Hz.

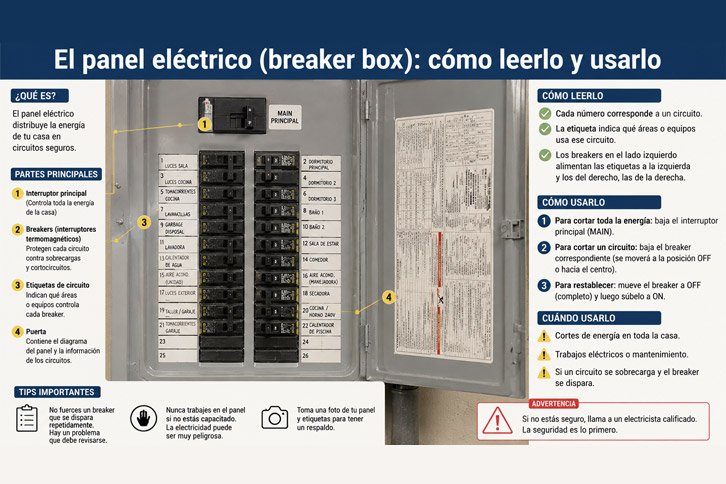

2. El panel eléctrico (breaker box): cómo leerlo y usarlo

El panel eléctrico es la pieza central del sistema eléctrico de tu casa. Generalmente lo encuentras en:

  • El garage
  • El sótano (basement)
  • Un cuarto de utilidad o lavandería
  • Un armario interior (en apartamentos o condos)

Dentro del panel hay una serie de breakers (disyuntores), que son interruptores que protegen cada circuito. Si un circuito se sobrecarga o hay un cortocircuito, el breaker se “viaja” automáticamente para cortar la energía y evitar un incendio.

Cómo leer el panel

Cada breaker tiene un número que indica cuántos amperes (A) puede manejar. Los más comunes en casas residenciales son:

  • 15A: circuitos de iluminación y tomacorrientes generales
  • 20A: cocina, baños, garaje (circuitos de mayor demanda)
  • 30A: secadora eléctrica, calentador de agua
  • 50A o más: horno eléctrico, aire acondicionado central

El breaker principal (main breaker) controla toda la energía de la casa. Está en la parte superior del panel y generalmente es de *00A, 150A o 200A. Apagarlo corta la electricidad completamente.

Cómo resetear un breaker viajado

Si un breaker viajó (se fue a la posición del medio o hacia OFF), sigue estos pasos:

  1. Apaga o desconecta los aparatos del circuito afectado
  2. Empuja el breaker firmemente hacia OFF
  3. Luego empújalo hacia ON

Si el breaker viaja de nuevo inmediatamente, hay un problema en el circuito. No lo resetees repetidamente, llama a un electricista.

📋 Para más detalles, lee nuestro artículo: Qué hacer si se fue la luz en una parte de la casa.

3. Los circuitos de tu casa: qué controla cada uno

Cada breaker controla un circuito específico. Muchos paneles tienen una etiqueta (lista pegada en la puerta interior) que indica qué controla cada breaker. Si tu casa no la tiene, puedes crearla tú mismo con paciencia y un ayudante.

Los circuitos más comunes en casas americanas son:

Circuitos de 15A:

  • Habitaciones (iluminación + tomacorrientes generales)
  • Sala, comedor, pasillos
  • Baños secundarios

Circuitos de 20A:

  • Cocina (generalmente 2 circuitos separados para los tomacorrientes de la encimera)
  • Refrigerador (circuito dedicado recomendado)
  • Baño principal
  • Garaje
  • Exteriores

Circuitos dedicados (240V o 20A+):

  • Lavadora
  • Secadora
  • Horno eléctrico
  • Microondas de alto voltaje
  • Aire acondicionado de ventana (window AC)
  • Jacuzzi o tina de hidromasaje

Regla de oro: circuitos dedicados

Algunos aparatos necesitan un circuito dedicado, un breaker que solo alimente ese aparato. El refrigerador, el lavavajillas (dishwasher), la lavadora y el microondas de empotrar entran en esta categoría. Conectar demasiados aparatos en un solo circuito causa que el breaker viaje con frecuencia.

4. Diferencia entre 110V y 220V: cuándo se usa cada uno

En EEUU se usan popularmente los términos 110V y 220V, aunque técnicamente el estándar es 120V y 240V. Son intercambiables en la práctica cotidiana.

120V (110V), uso general

  • Lámparas, ventiladores de techo
  • Televisores, computadoras, cargadores
  • Licuadoras, tostadoras, cafeteras
  • Herramientas eléctricas domésticas
  • La mayoría de los tomacorrientes de pared

240V (220V), equipos de alto consumo

  • Secadora eléctrica (dryer)
  • Horno eléctrico (electric range/oven)
  • Calentador de agua eléctrico (electric water heater)
  • Aire acondicionado central (central AC)
  • Cargadores de autos eléctricos (Level 2 EV charger)

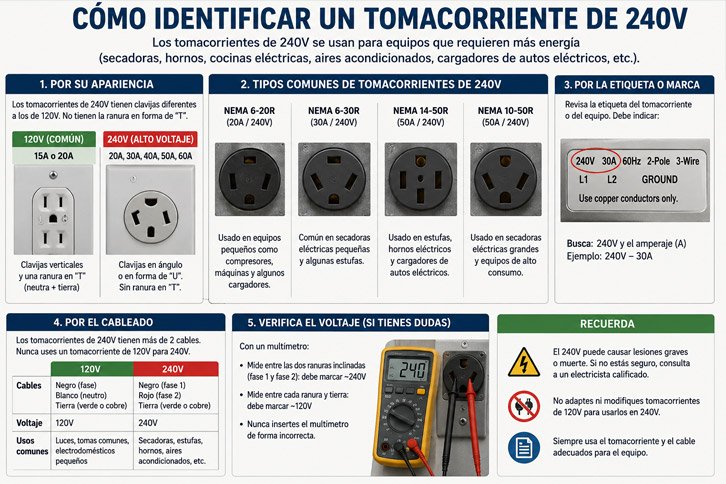

Cómo identificar un tomacorriente de 240V

Los tomacorrientes de 240V tienen una forma diferente a los normales. Son más grandes, con tres o cuatro ranuras, y no aceptan enchufes de 120V. Si necesitas instalar uno de estos, es trabajo para un electricista licenciado.

5. Qué es un GFCI y por qué importa

GFCI son las siglas de Ground Fault Circuit Interrupter, en español, interruptor de falla a tierra. Es uno de los elementos de seguridad más importantes del sistema eléctrico americano.

Un tomacorriente GFCI tiene dos botones en el centro: TEST y RESET. Detecta diferencias de corriente en milisegundos y corta la energía antes de que puedas recibir una descarga eléctrica peligrosa, especialmente en contacto con agua.

Dónde son obligatorios (según el NEC)

El Código Eléctrico Nacional (NEC) exige GFCI en:

  • Baños
  • Cocina (tomacorrientes a menos de 6 pies / 1.8 m del fregadero)
  • Garaje
  • Exteriores de la casa
  • Sótano no terminado (unfinished basement)
  • Cerca de piscinas o jacuzzis

Si tu casa tiene tomacorrientes sin GFCI en estas áreas, es una violación al código. Actualizarlos cuesta entre $15 y $25 USD por tomacorriente, y puedes hacerlo tú mismo en un circuito de 15A o 20A.

📋 Aprende a hacerlo en: Cómo cambiar un tomacorriente por uno GFCI.

Cuándo el GFCI corta la luz

Si un tomacorriente GFCI “viajó”, el botón RESET estará salido. Solo presiona RESET para restaurarlo. Si no resetea, hay humedad o falla en el circuito. También revisa que el GFCI del baño no esté controlando el tomacorriente del garaje, es más común de lo que piensas.

📋 Para diagnóstico completo: Cómo arreglar un tomacorriente que no funciona.

6. Problemas eléctricos más comunes en casa

Breaker que viaja repetidamente

La causa más común es sobrecarga: demasiados aparatos en un mismo circuito. La solución es redistribuir la carga o instalar un circuito adicional. Si el breaker viaja sin carga aparente, puede ser un cortocircuito o un breaker dañado.

Tomacorriente que no funciona

Antes de llamar a un electricista, revisa:

  1. Si es GFCI, presiona RESET
  2. Si otro GFCI en la casa controla ese circuito
  3. Si el breaker correspondiente viajó

Luces que parpadean

Las causas van desde un foco flojo hasta conexiones sueltas en el panel. Si el parpadeo es general en la casa, puede ser un problema con la línea de la compañía eléctrica, llama a tu utility company.

Tomacorrientes o interruptores calientes al tacto

Un tomacorriente o interruptor que se siente caliente es señal de problema. Corta el circuito en el panel y llama a un electricista. No lo ignores.

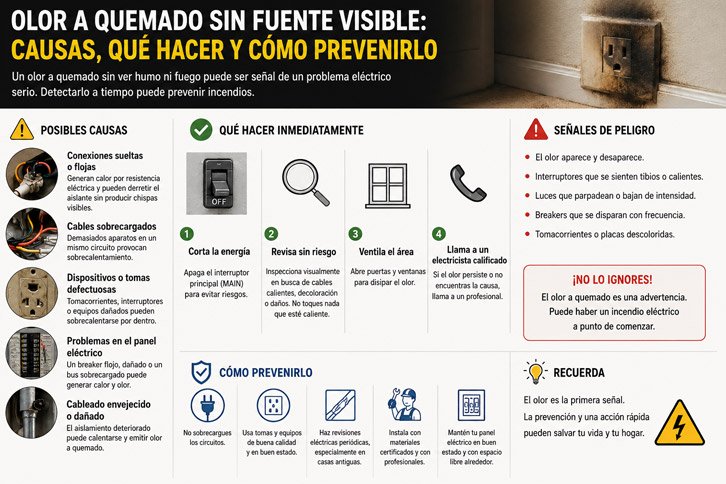

Olor a quemado sin fuente visible

Apaga el panel principal y llama a un electricista de emergencia. El olor a quemado en las paredes puede indicar un arco eléctrico (electrical arc) que puede causar incendio.

7. Reparaciones que puedes hacer tú mismo (DIY seguro)

Hay tareas eléctricas que la mayoría de los estados de EEUU permiten que el dueño de la propiedad realice en su propia casa sin licencia. Siempre verifica las reglas de tu condado antes de comenzar.

DIY generalmente permitido para dueños de casa

  • Cambiar un interruptor de luz simple, como un toggle switch estándar

Ver guía paso a paso

  • Cambiar un tomacorriente, incluyendo actualización a GFCI

 Ver guía de GFCI

  • nstalar un ventilador de techo en una caja ya existente, si la caja es fan-rated

Ver guía de instalación

  • Cambiar un foco o luminaria, en circuito apagado en el breaker
  • Resetear un breaker viajado, siguiendo el procedimiento correcto
  • Instalar detectores de humo y monóxido, modelos de batería o plug-in

Regla de oro para todo trabajo eléctrico DIY

Siempre apaga el breaker antes de tocar cualquier cable. Usa un detector de voltaje sin contacto (non-contact voltage tester) para confirmar que no hay corriente antes de trabajar. La marca Klein Tools es la más recomendada, disponible desde $20 USD en Home Depot.

📋 Para saber usar estas herramientas: Cómo usar un multímetro para detectar problemas eléctricos.

8. Lo que NO debes hacer sin licencia

Aunque seas hábil con las herramientas, hay trabajos eléctricos que no debes hacer sin licencia, y no solo por la ley, sino por tu seguridad y la de tu familia.

Nunca hagas esto sin un electricista licenciado

  • Cambiar o agregar breakers al panel eléctrico
  • Instalar circuitos nuevos, correr cable nuevo entre paredes
  • Trabajo en el panel principal o en las líneas de entrada
  • Instalar circuitos de 240V, secadora, horno, cargador de EV
  • Agregar subpaneles
  • Trabajo eléctrico en propiedades de alquiler (en la mayoría de los estados, el dueño NO puede hacer trabajo eléctrico en propiedades que alquila sin licencia)
  • Cualquier trabajo cerca de la línea de la compañía eléctrica

⚠️ En la mayoría de los estados, los trabajos eléctricos que van más allá de cambiar interruptores o tomacorrientes requieren un contratista con licencia estatal. Hacer este trabajo sin licencia puede invalidar el seguro de tu vivienda y complicar la venta futura de la casa.

9. Herramientas básicas para electricidad doméstica

Para los trabajos eléctricos DIY seguros, necesitas pocas herramientas:

HerramientaPara qué sirveMarca recomendadaPrecio aprox.
Detector de voltaje sin contactoVerificar si hay corriente antes de trabajarKlein Tools NCVT-3$25–$35 USD
Multímetro digitalMedir voltaje, continuidad y amperajeKlein Tools MM300$28–$40 USD
Destornillador de punta plana y PhillipsInstalar tomacorrientes e interruptoresKlein Tools$15–$25 USD
Alicates de puntaDoblar cables y ajustar terminalesKlein Tools o Stanley$10–$18 USD
Cinta de electricistaAislar empalmes y conexiones3M Scotch Super 33+$4–$8 USD
Cutter para cablePelar el aislamiento del cableKlein Tools 11055$15–$25 USD

Todo esto lo encuentras en Home Depot o Lowe’s. Los kits de electricista de Klein Tools tienen muy buena relación calidad-precio para uso doméstico.

10. Cuándo llamar a un electricista licenciado

Además de los trabajos prohibidos sin licencia, llama a un electricista cuando:

  • Hay olor a quemado en paredes o panel sin fuente visible
  • Un breaker viaja repetidamente después de resetearlo
  • Tienes más de 25 años en la casa y el panel nunca fue revisado
  • Tu casa tiene cableado de aluminio (común en construcciones de 1965 a 1975 en EEUU)
  • Tienes más de 40 años de cableado Romex original sin actualizar
  • Quieres agregar tomacorrientes, circuitos o iluminación nueva
  • Planeas hacer una renovación de cocina o baño que requiere mover cargas

Cómo encontrar un electricista licenciado

Para verificar la licencia de un electricista en tu estado, busca el sitio web del Department of Consumer Affairs o el State Licensing Board de tu estado. También puedes usar HomeAdvisor, Angi o pedir referencias en grupos de WhatsApp de la comunidad latina local.

Siempre pide:

  1. Número de licencia estatal
  2. Seguro de responsabilidad (general liability insurance)
  3. Worker’s compensation (si tiene empleados)
  4. Al menos 3 referencias de trabajos recientes

11. Cuánto cuesta un electricista en EEUU

Los precios varían por estado y ciudad, pero estos son rangos generales para 2025–2026:

TrabajoCosto estimado USD
Diagnóstico / visita de inspección$75–$150 USD
Cambiar un tomacorriente$100–$200 USD (mano de obra)
Cambiar interruptor simple$80–$150 USD
Instalar circuito nuevo (15A o 20A)$300–$600 USD
Instalar circuito de 240V (secadora/horno)$400–$800 USD
Actualizar panel de 100A a 200A$1,500–$3,500 USD
Rewire parcial de casa$3,000–$8,000 USD
Rewire completo de casa$8,000–$20,000+ USD

REVISAR: verificar precios regionales antes de publicar. Los costos en California y Nueva York son considerablemente más altos que en Texas o Florida.

La mayoría de los electricistas cobran por hora ($75–$150/hora) o por trabajo fijo (flat rate). Siempre pide cotización por escrito antes de que comiencen.

12. Artículos relacionados

Explora todos los artículos de electricidad para el hogar:

Preguntas frecuentes sobre electricidad básica en el hogar

¿Puedo hacer trabajo eléctrico en mi casa sin licencia en EEUU?

Depende del estado y del tipo de trabajo. La mayoría de los estados permiten que el dueño de la propiedad haga trabajos básicos como cambiar interruptores y tomacorrientes en su propia casa. Sin embargo, instalar circuitos nuevos, trabajar en el panel o hacer cambios que requieran inspección generalmente necesitan licencia. Verifica las reglas de tu condado antes de comenzar cualquier proyecto.

¿Cuál es la diferencia entre un fusible y un breaker?

Los fusibles (fuses) eran el sistema de protección eléctrica antes de los años 1960. Son de un solo uso, cuando se queman, hay que reemplazarlos. Los breakers modernos simplemente viajan y se resetean. Si tu casa tiene panel de fusibles, es señal de que el sistema eléctrico está desactualizado y puede no cumplir con el código actual. Consulta con un electricista.

¿Mi panel de 100 amperes es suficiente para mi casa?

Depende del tamaño de la casa y los aparatos. Una casa de 1,500–2,000 pies cuadrados (140–185 m²) con calentador de agua a gas, estufa a gas y sin cargador de auto eléctrico puede funcionar bien con 100A. Si tienes todos los aparatos eléctricos, aire acondicionado central, y planeas agregar un cargador de EV, necesitas al menos 200A. Un electricista puede hacer el cálculo de carga (load calculation) para tu casa.

¿Cuánto dura el cableado eléctrico de una casa?

El cableado de cobre bien instalado puede durar 50–70 años o más. Sin embargo, el aislamiento plástico puede degradarse en ese tiempo. Si tu casa fue construida antes de 1975, vale la pena que un electricista haga una inspección. Las casas con cableado de aluminio de los años 1960–1970 requieren atención especial, ese tipo de cableado necesita conectores especiales aprobados para aluminio.

¿Qué significa AWG en los cables eléctricos?

AWG (American Wire Gauge) es el sistema americano para medir el grosor de los cables. A menor número, más grueso es el cable. Los más comunes en casas son: AWG 14 para circuitos de 15A, AWG 12 para circuitos de 20A, AWG 10 para circuitos de 30A (secadora). Usar un cable muy delgado para un circuito de alto amperaje es peligroso.

¿Cuándo debo llamar a mi compañía eléctrica (utility company)?

Si la luz de toda la casa se fue pero el panel principal está bien, puede ser un problema de la línea externa. Llama a tu utility company (pon el número de emergencias en tu teléfono). También llama si ves cables dañados afuera de tu casa, si el medidor tiene signos de quemado, o si los postes de luz cerca de tu casa tienen daños visibles.

Cómo usar un multímetro para detectar problemas eléctricos en casa

Por
cómo usar multímetro detectar problemas eléctricos en casa
⏱ Tiempo🔧 Dificultad💵 Costo del equipo🛠 Herramientas
5–15 min por pruebaIntermedio$25–$50 USDMultímetro digital

Tienes un tomacorriente que no da corriente, un cable cuyo estado no sabes, o un aparato que deja de funcionar sin razón clara. Antes de llamar a un electricista o comprar repuestos a ciegas, un multímetro puede darte la respuesta en menos de 5 minutos.

El multímetro es la herramienta de diagnóstico eléctrico más útil que puede tener un dueño de casa. No necesitas ser electricista para usarlo, solo necesitas saber qué medir, en qué posición poner el selector y cómo leer los números. Esta guía te explica exactamente eso.

Qué multímetro comprar

Para uso doméstico, no necesitas un equipo profesional de $200 USD. El Klein Tools MM300 (~$30 USD en Home Depot) es el más vendido para uso residencial y tiene todo lo que necesitas:

  • Medición de voltaje AC (corriente alterna) y DC (corriente directa)
  • Medición de continuidad con pitido audible
  • Medición de resistencia (ohms)
  • Medición de corriente (amperios)
  • Pantalla LCD clara y selector rotativo fácil de usar

Otras opciones confiables:

ModeloPrecio aprox.Dónde comprarMejor para
Klein Tools MM300~$30 USDHome DepotUso doméstico general
Fluke 101~$45 USDAmazonMayor precisión
AstroAI DM6000B~$18 USDAmazonPresupuesto ajustado

Evita los multímetros sin marca de menos de $10 USD, pueden dar lecturas incorrectas y son un riesgo si los usas en circuitos con voltaje.

Partes del multímetro y cómo conectar las puntas

Antes de medir cualquier cosa, identifica estas partes:

  • Pantalla (display): muestra el resultado de la medición
  • Selector rotativo (dial): elige qué tipo de medición vas a hacer
  • Puerto COM: aquí va siempre la punta negra (negativa)
  • Puerto VΩmA: aquí va la punta roja para voltaje, resistencia y continuidad
  • Puerto 10A: aquí va la punta roja solo cuando mides corriente alta (no lo necesitas para uso doméstico)

Regla básica: punta negra en COM, punta roja en VΩmA. Siempre.

Medición 1 – Verificar el voltaje de un tomacorriente

Esta es la medición más común en el hogar. Sirve para confirmar si un tomacorriente tiene corriente o no.

En los EEUU, un tomacorriente estándar debe leer entre 110 y 125 voltios AC.

Pasos:

  1. Gira el selector a VAC (voltaje de corriente alterna) o al símbolo ~V. En el MM300, selecciona el rango de 200V AC o usa la posición de autorange si tu modelo lo tiene.
  2. Inserta la punta negra en la ranura larga del tomacorriente (neutral, lado izquierdo).
  3. Inserta la punta roja en la ranura corta (hot, lado derecho).
  4. Lee el número en la pantalla.

Resultados:

  • 110–125V: el tomacorriente está funcionando correctamente.
  • 0V: no hay corriente. Revisa si el breaker está apagado o si el GFCI de ese circuito está disparado.
  • Número muy bajo o inestable: puede indicar un problema de conexión dentro de la caja o un circuito sobrecargado.

⚠️ Nunca toques las puntas metálicas mientras mides voltaje. Sostén las puntas por la parte de plástico aislado. Esta es la regla más importante cuando trabajas con circuitos energizados.

Medición 2 – Prueba de continuidad (verificar si un cable o fusible conduce corriente)

La prueba de continuidad sirve para saber si un cable, un fusible o un interruptor conduce electricidad de un extremo al otro. Si conduce, el circuito está completo. Si no conduce, hay una ruptura en algún punto.

Esta medición se hace siempre con el circuito APAGADO y desconectado.

Pasos:

  1. Apaga el breaker del circuito que vas a probar.
  2. Gira el selector al símbolo de continuidad (parece una onda de sonido o un diodo con símbolo de parlante).
  3. Toca las dos puntas entre sí, debes escuchar un pitido continuo. Eso confirma que el multímetro está funcionando.
  4. Toca un extremo del cable con la punta roja y el otro extremo con la punta negra.

Resultados:

  • Pitido continuo: el cable conduce, está en buen estado.
  • Sin pitido / pantalla en “OL” o “1”: el cable está roto, cortado o hay una interrupción. Necesita reemplazarse.

Usos prácticos en el hogar:

  • Verificar si un fusible (fuse) está quemado, toca ambos extremos: si pita, el fusible está bueno; si no, está fundido.
  • Confirmar si un interruptor de luz funciona correctamente, con el interruptor en ON debe pitar; en OFF no debe pitar.
  • Verificar si una extensión eléctrica tiene el cable interior roto.

Medición 3 – Verificar la toma a tierra (ground) de un tomacorriente

En las casas americanas, los tomacorrientes modernos tienen tres ranuras: la larga (neutral), la corta (hot) y la redonda abajo (ground/tierra). Esta prueba verifica si la toma de tierra está funcionando.

Pasos:

  1. Gira el selector a VAC, rango de 200V.
  2. Inserta la punta negra en la ranura redonda (ground).
  3. Inserta la punta roja en la ranura corta (hot).
  4. Lee la pantalla.

Resultados:

  • 110–125V: la toma a tierra está conectada y funciona correctamente.
  • 0V: no hay tierra, el tomacorriente no tiene cable de tierra conectado. Esto es común en casas construidas antes de 1965. No es urgente, pero considera reemplazarlo por un GFCI, que ofrece protección equivalente sin necesitar cable de tierra.

Medición 4 – Detectar un cable “hot” desconocido

Si tienes cables en una caja eléctrica y no sabes cuál está energizado, el multímetro te lo dice sin riesgo.

Pasos:

  1. Gira el selector a VAC, rango de 200V.
  2. Toca la punta negra a una superficie metálica con tierra (la caja eléctrica metálica, si está aterrizada, o un tornillo de tierra).
  3. Toca la punta roja a cada cable uno por uno, mantén los cables alejados entre sí.
  4. Si el cable está energizado, la pantalla mostrará 110–125V. Si no está energizado, mostrará 0V o un número muy bajo.

⚠️ Este procedimiento debe hacerse con extremo cuidado. Nunca toques los cables con los dedos. Si no te sientes seguro, usa en su lugar un detector de voltaje sin contacto (non-contact voltage tester) — es más simple y más seguro para esta tarea específica.

Medición 5 – erificar la batería de un detector de humo u otro dispositivo DC

El multímetro también mide voltaje DC (corriente directa), útil para verificar baterías.

Pasos:

  1. Gira el selector a VDC o =V (voltaje de corriente directa). Selecciona el rango de 20V DC.
  2. Toca la punta roja al polo positivo (+) de la batería y la punta negra al polo negativo (–).
  3. Lee el voltaje.

Referencias:

  • Batería AA nueva: ~1.5V (por debajo de 1.2V, está descargada)
  • Batería de 9V nueva: ~9.5V (por debajo de 7V, cámbiala)
  • Batería de 12V (carro): ~12.6V cargada, por debajo de 11.8V necesita carga

Errores comunes al usar el multímetro

  • Selector en la posición equivocada: medir voltaje AC con el selector en DC (o viceversa) da una lectura incorrecta o daña el equipo. Verifica siempre antes de conectar las puntas.
  • No apagar el circuito antes de medir continuidad: la prueba de continuidad debe hacerse con el circuito sin corriente. Si hay voltaje mientras mides continuidad, puedes dañar el multímetro.
  • Puntas en los puertos incorrectos: la punta negra va siempre en COM. Si conectas ambas en el mismo puerto, no medirás nada.
  • Rango muy bajo para el voltaje: si eliges un rango de 20V y mides un tomacorriente de 120V, el multímetro mostrará “OL” (overload). Siempre selecciona un rango mayor al voltaje que esperas medir.

Cuándo llamar a un electricista licenciado

Usa el multímetro para diagnóstico, no para hacer reparaciones en circuitos que no entiendes. Llama a un profesional si:

  • Mides 0V en un tomacorriente pero el breaker está encendido y el GFCI no está disparado, puede ser un circuito con falla interna.
  • Encuentras voltaje en un cable que debería estar apagado (breaker off), indica un problema de cableado cruzado o un breaker defectuoso.
  • El voltaje de un tomacorriente está muy por encima de 125V o fluctúa constantemente, puede indicar un problema en la línea de servicio que requiere al electricista de la compañía eléctrica.
  • Ves cables quemados, con olor a plástico derretido o con aislamiento dañado.

En la mayoría de los estados, los trabajos eléctricos que van más allá de cambiar tomacorrientes o interruptores requieren un electricista con licencia estatal. Hacer este trabajo sin licencia puede invalidar el seguro de tu vivienda y complicar la venta futura de la casa.

Preguntas frecuentes sobre cómo usar un multímetro para detectar problemas eléctricos en casa

¿Qué diferencia hay entre el multímetro y el detector de voltaje sin contacto?

El detector de voltaje sin contacto (como el Klein Tools NCVT-1) solo te dice si hay corriente o no, sin darte el número exacto. Es más seguro y fácil de usar para verificar si un cable está energizado antes de tocarlo. El multímetro es más completo: mide el voltaje exacto, la continuidad, la resistencia y la corriente. Para uso doméstico básico, tener ambos es ideal. Si solo puedes tener uno, empieza con el detector de voltaje sin contacto.

¿Puedo dañar el multímetro si lo uso mal?

Sí. El error más común es conectar las puntas a un tomacorriente con el selector en la posición de continuidad o resistencia, esto puede quemar el fusible interno del multímetro. Otro error es intentar medir corriente (amperios) en un tomacorriente, que puede quemarlo permanentemente. Para la mayoría de las mediciones domésticas, mantén el selector en VAC o continuidad y estarás bien.

¿El multímetro puede detectar cables con plomo o amianto?

No. El multímetro solo detecta propiedades eléctricas. Para identificar materiales peligrosos como plomo en cableado antiguo o amianto en materiales de construcción, necesitas kits de prueba específicos o la evaluación de un profesional certificado.

¿Qué significa “OL” en la pantalla del multímetro?

“OL” significa overload, la medición está fuera del rango seleccionado. Si aparece al medir voltaje, selecciona un rango más alto. Si aparece al medir continuidad, significa que no hay continuidad (el circuito está abierto o roto).

¿Necesito calibrar el multímetro antes de usarlo?

Los multímetros digitales de uso doméstico no requieren calibración regular. Antes de cada uso, verifica que las baterías tengan carga (la pantalla parpadeará si están bajas) y comprueba la continuidad tocando las dos puntas entre sí, debe pitar. Si no pita, revisa si el fusible interno está fundido.

Artículos relacionados

Cómo cambiar un tomacorriente doble por uno con protección GFCI

Por
cómo cambiar tomacorriente por GFCI paso a paso
⏱ Tiempo🔧 Dificultad💵 Costo🛠 Herramientas
20–30 minutosFácil–Intermedio$15–$25 USDDestornillador, detector de voltaje, alicates

Si tienes un tomacorriente viejo de dos ranuras en el baño, la cocina o el garaje, probablemente no cumple con el código eléctrico actual de los Estados Unidos. El NEC (National Electrical Code) exige protección GFCI en estas áreas desde hace décadas, y con buena razón: un GFCI puede salvarte la vida si hay contacto entre electricidad y agua.

En esta guía vas a aprender exactamente cómo reemplazar un tomacorriente doble estándar por uno con protección GFCI. No necesitas ser electricista. Solo necesitas seguir los pasos con cuidado y respetar la regla número uno: apagar el breaker antes de tocar cualquier cable.

Qué necesitas antes de empezar

Materiales

  • Tomacorriente GFCI (Leviton GFCI15-W o Lutron Tamper-Resistant GFCI), $15–$25 USD en Home Depot o Lowe’s
  • Cinta de electricista (electrical tape), $3–$5 USD
  • Conectores de empalme (wire nuts), $4 USD el paquete

Herramientas

⚠️ Nota sobre el producto: Los tomacorrientes GFCI de Leviton y Lutron son los más vendidos en Home Depot y Lowe’s. Verifica que el que compras sea de 15 amperios (15A) para circuitos residenciales estándar, o de 20A si el breaker del circuito es de 20A.

Por qué el GFCI es obligatorio en baños, cocinas y garajes

El GFCI (Ground Fault Circuit Interrupter) detecta diferencias mínimas de corriente, tan pequeñas como 5 miliamperios, y corta el circuito en menos de 1/40 de segundo. Eso es suficientemente rápido para evitar una descarga eléctrica grave.

El NEC exige GFCI en estas ubicaciones de tu casa:

  • Baños
  • Cocina (dentro de 6 pies / 1,8 m de cualquier fregadero)
  • Garaje y áreas exteriores
  • Sótano no terminado (unfinished basement)
  • Cerca de piscinas y jacuzzis

Si tu casa tiene más de 20 años y nunca renovaste los tomacorrientes, es muy probable que no tengas GFCI donde se requiere. Esto también puede ser un problema al momento de vender la casa, los inspectores lo detectan de inmediato.

Paso 1 – Apaga el breaker correcto

Ve al panel eléctrico (en la mayoría de las casas americanas está en el garaje, el sótano o un pasillo). Identifica el breaker que controla el circuito del tomacorriente que vas a cambiar.

Si no sabes cuál es, usa este método: conecta una lámpara al tomacorriente, luego ve apagando breakers uno por uno hasta que la lámpara se apague. Ese es tu breaker.

Apágalo completamente, debe quedar en la posición OFF.

Paso 2 – Verifica que no hay corriente con el detector de voltaje

Aunque hayas apagado el breaker, verifica siempre con el detector de voltaje antes de tocar cualquier cosa. Acerca el detector a las ranuras del tomacorriente. Si no emite señal, está sin corriente. Si emite pitido o luz, revisa que hayas apagado el breaker correcto.

Este paso no es opcional. Es la regla más importante de cualquier trabajo eléctrico en el hogar.

Paso 3 – Retira la tapa y el tomacorriente viejo

Con el destornillador, quita el tornillo central de la tapa decorativa (cover plate). Luego quita los dos tornillos que sujetan el tomacorriente a la caja eléctrica (electrical box) en la pared.

Jala el tomacorriente hacia afuera con cuidado. Vas a ver los cables conectados a los costados o en la parte trasera.

Paso 4 – Identifica y desconecta los cables

En los circuitos residenciales americanos vas a encontrar estos cables:

Color del cableFunciónDónde va en el GFCI
NegroHot (fase)Terminal LINE, lado negro o etiqueta HOT
BlancoNeutralTerminal LINE, lado plateado o etiqueta WHITE
Verde o cobre desnudoGround (tierra)Terminal verde
⚠️ Importante: Si hay más de un par de cables (negro + blanco), significa que este tomacorriente alimenta otros tomacorrientes en serie (daisy chain). En ese caso, los cables que vienen del panel van a los terminales marcados LINE, y los cables que salen hacia los demás tomacorrientes van a los terminales marcados LOAD. No los mezcles.

Desconecta los cables del tomacorriente viejo. Si están enroscados alrededor de los tornillos, afloja los tornillos y suéltalos. Si están insertados en orificios traseros (back-stabbed), usa un destornillador plano para presionar la lengüeta de liberación.

Paso 5 – Conecta el nuevo tomacorriente GFCI

El tomacorriente GFCI tiene cuatro terminales y una etiqueta de papel en el frente. Sigue este orden:

  1. Cable negro → terminal LINE marcado HOT (tornillo de bronce o cobre)
  2. Cable blanco → terminal LINE marcado WHITE/NEUTRAL (tornillo plateado)
  3. Cable verde o cobre desnudo → terminal verde de tierra
  4. Si hay cables adicionales de salida (LOAD): conéctalos a los terminales marcados LOAD siguiendo el mismo orden (negro=HOT, blanco=NEUTRAL)

Asegúrate de que cada cable esté bien apretado. Jala suavemente cada uno para verificar que no se suelte. Si los cables son cortos, usa alicates de punta para doblarlos en forma de gancho antes de enroscarlos en el tornillo.

Enrolla un poco de cinta de electricista alrededor de los terminales laterales si los cables quedan expuestos.

Paso 6 – Instala el tomacorriente en la caja y pon la tapa

Dobla los cables con cuidado hacia adentro de la caja eléctrica. Empuja el tomacorriente hacia adentro y asegúralo con los dos tornillos. No lo aprietes de más, el plástico puede romperse.

Coloca la tapa decorativa y aprieta el tornillo central.

Paso 7 – Enciende el breaker y prueba el GFCI

Ve al panel y enciende el breaker. Vuelve al tomacorriente y presiona el botón RESET (el botón negro o rojo en el centro del GFCI). Si no estaba disparado, el botón hará un pequeño clic.

Conecta una lámpara o un cargador para verificar que hay corriente. Luego presiona el botón TEST, la corriente debe cortarse de inmediato. Vuelve a presionar RESET para restaurarla.

Si el tomacorriente no tiene corriente después de resetear, revisa las conexiones LINE, probablemente los cables están invertidos o sueltos.

Cuándo llamar a un electricista licenciado

Llama a un profesional si:

  • Encuentras cables sin aislamiento, quemados o con mal olor dentro de la caja
  • Hay más de 4 cables en la caja y no estás seguro de cuál va a LINE y cuál a LOAD
  • El breaker se dispara en cuanto enciendes el circuito
  • La caja eléctrica en la pared es de metal y no tiene tornillo de tierra
  • Tu casa fue construida antes de 1965 y tiene cableado de aluminio (color plateado)

En la mayoría de los estados, los trabajos eléctricos que van más allá de cambiar tomacorrientes o interruptores requieren un electricista con licencia estatal. Hacer este trabajo sin licencia puede invalidar el seguro de tu vivienda y complicar la venta futura de la casa.

Preguntas frecuentes sobre cómo cambiar un tomacorriente doble por uno con protección GFCI

¿Cuál es la diferencia entre un GFCI en LINE y en LOAD?

Los terminales LINE son por donde entra la corriente desde el panel. Los terminales LOAD son por donde sale la corriente hacia otros tomacorrientes conectados en serie. Si solo vas a proteger ese tomacorriente, solo necesitas conectar en LINE. Si quieres que el GFCI proteja también los tomacorrientes que están después, conecta esos cables en LOAD.

¿Puedo instalar un GFCI en un circuito sin cable de tierra (ground)?

Sí. El NEC lo permite. En ese caso, el GFCI sigue funcionando como protección contra fallas a tierra. Debes pegar la etiqueta que viene en la caja que dice “No Equipment Ground” en el tomacorriente instalado.

¿Cuánto cuesta un electricista para cambiar tomacorrientes GFCI?

En la mayoría de las áreas metropolitanas de los EUA, un electricista cobra entre $100 y $200 USD por cambiar 1 a 3 tomacorrientes GFCI, incluyendo mano de obra. Si son más, el costo por unidad baja. Hacerlo tú mismo cuesta solo $15–$25 USD por tomacorriente.

¿El GFCI protege contra sobretensiones (power surges)?

No. El GFCI protege contra fallas a tierra (cuando la corriente encuentra un camino no deseado, como a través de una persona). Para proteger contra sobretensiones necesitas un supresor de picos (surge protector) o un breaker con protección AFCI+GFCI combinada.

¿Cada cuánto tiempo hay que reemplazar un tomacorriente GFCI?

Los GFCI tienen una vida útil de 10 a 15 años. Si presionas TEST y el RESET no responde, o si el tomacorriente pierde corriente sin razón aparente, es momento de reemplazarlo.

Artículos relacionados

Qué hacer si se fue la luz en una parte de la casa (el breaker)

Por
Panel eléctrico con breaker viajado en casa americana — cómo resetearlo

Se fue la luz en un cuarto, en la cocina o en la mitad de tu casa, pero el resto funciona normal. Antes de llamar a un electricista, revisa el panel eléctrico. En la mayoría de los casos, el problema es un breaker que viajó y puedes resolverlo en menos de 5 minutos.

Esta guía te explica cómo identificar el breaker que falló, cómo resetearlo correctamente y cuándo sí necesitas llamar a un profesional licenciado.

⚠️ Aviso de seguridad: Siempre trabaja con las manos secas y en un área seca. Si hay agua cerca del panel o hueles a quemado, no toques nada — llama a un electricista licenciado de inmediato.
Tiempo estimadoDificultadCosto
5 a 15 minutosMuy fácil$0 (si solo es el breaker)

Paso 1 – Identifica qué zonas perdieron luz

Antes de ir al panel, recorre la casa rápido y anota:

  • ¿Qué cuartos o áreas no tienen luz?
  • ¿Hay tomacorrientes que no funcionan en esas áreas?
  • ¿Se cortó justo cuando conectaste algo nuevo (una calefacción, una herramienta eléctrica, un aparato grande)?

Esto te ayuda a saber cuántos circuitos fallaron y por qué.

Paso 2 – Ve al panel eléctrico (breaker panel)

El panel eléctrico en las casas americanas suele estar en uno de estos lugares:

  • Garage (el más común)
  • Sótano o utility room
  • Pasillo o closet de servicio
  • Exterior de la casa (en algunas casas del sur de EEUU)

Abre la puerta del panel. Verás dos filas de breakers, interruptores pequeños que normalmente están todos en posición ON (hacia un lado).

Paso 3 – Encuentra el breaker que viajó

Un breaker que viajó (tripped breaker) no está en posición ON ni en posición OFF. Está en una posición intermedia o central, ligeramente desplazado hacia el centro.

En algunos paneles (como Square D o Leviton), el breaker que viajó también muestra una línea o ventanita roja o naranja visible en el interruptor.

Busca el breaker que esté diferente a los demás. Generalmente corresponde a la zona donde se fue la luz.

💡 Nota: La mayoría de los paneles tienen una etiqueta dentro de la puerta que indica qué circuito controla cada breaker, por ejemplo: “Kitchen outlets”, “Master bedroom”, “Garage”. Si no está etiquetado, anota cuál es el número para identificarlo después.

Paso 4 – Desconecta aparatos del circuito afectado

Antes de resetear el breaker, desconecta los aparatos eléctricos en la zona sin luz. Si el breaker viajó por sobrecarga, resetear sin desconectar puede hacer que viaje de nuevo inmediatamente.

  • Apaga luces en esa área
  • Desconecta aparatos de los tomacorrientes (microondas, calefactores portátiles, herramientas)
  • Deja solo lo básico conectado

Paso 5 – Resetea el breaker

Para resetear un breaker que viajó:

  1. Empuja el interruptor firmemente hacia la posición OFF (hasta que haga clic)
  2. Luego empuja hacia la posición ON

Deberías escuchar un clic claro en cada posición. Si el breaker vuelve a la posición intermedia inmediatamente al pasarlo a ON, hay un problema activo en ese circuito, no intentes forzarlo, llama a un electricista.

Paso 6 – Verifica que volvió la luz

Ve a la zona afectada y verifica que los tomacorrientes y luces funcionen de nuevo. Conecta los aparatos de uno en uno, esperando unos segundos entre cada uno.

Si la luz volvió y el breaker se mantiene en ON, problema resuelto.

Diferencia entre un breaker viajado y un breaker dañado

SituaciónQué significaQué hacer
Breaker en posición intermediaViajó por sobrecarga o cortocircuito temporalResetear siguiendo los pasos anteriores
Breaker que no se mueve o está flojoPuede estar dañado mecánicamenteLlamar a electricista, no usar ese circuito
Breaker que reseteas y viaja de nuevoHay sobrecarga o cortocircuito activoLlamar a electricista, no forzar
Olor a quemado en el panelPosible fallo serio en el cableadoLlamar a electricista de inmediato
Panel caliente al tactoProblema de carga o cableadoLlamar a electricista de inmediato

Cuándo viaja un breaker: las causas más comunes

Sobrecarga del circuito: Conectaste demasiados aparatos en el mismo circuito. Ejemplo clásico: calefactor portátil + microondas + cafetera en la misma cadena de tomacorrientes.

Cortocircuito: Dos cables se tocaron incorrectamente, puede ser dentro de un aparato defectuoso o en el cableado de la pared. El breaker viaja casi instantáneamente.

Fallo a tierra (ground fault): Un cable activo tocó una superficie con toma a tierra. En áreas húmedas, los tomacorrientes GFCI también pueden “viajar” como protección, estos tienen sus propios botones TEST y RESET.

Cuándo llamar a un electricista licenciado

Llama a un electricista si:

  • El breaker viaja repetidamente después de resetearlo
  • Hay olor a quemado o plástico derretido en o cerca del panel
  • El panel o los cables están calientes al tacto
  • Escuchas chasquidos o zumbidos dentro del panel
  • El panel es antiguo (paneles Federal Pacific o Zinsco tienen historial de fallos, busca reemplazo)
  • Tienes más de 200 amperes de carga y el panel tiene menos de 15 años

💡 En la mayoría de los estados, los trabajos eléctricos que van más allá de cambiar interruptores o tomacorrientes requieren un contratista con licencia estatal. Hacer este trabajo sin licencia puede invalidar el seguro de tu vivienda y complicar la venta futura de la casa.

Tabla de costos estimados

SituaciónCosto estimado USDQuién lo hace
Resetear el breaker$0Tú mismo
Reemplazar un breaker dañado$150 a $300 USD (mano de obra incluida)Electricista licenciado
Reemplazar todo el panel eléctrico$1,500 a $4,000 USDElectricista licenciado
Diagnóstico por cortocircuito en pared$100 a $250 USD (diagnóstico)Electricista licenciado

Preguntas frecuentes sobre qué hacer si se fue la luz en una parte de la casa (el breaker)

¿Por qué solo se fue la luz en una parte de la casa y no en toda?

Porque cada área de la casa tiene su propio circuito, controlado por un breaker separado en el panel. Cuando ese circuito se sobrecarga o tiene un cortocircuito, solo ese breaker viaja, el resto de la casa sigue funcionando normalmente.

¿Puedo resetear el breaker más de una vez?

Sí, pero si viaja repetidamente, más de dos veces seguidas, hay un problema activo en ese circuito. No sigas reseteando. Desconecta todos los aparatos de esa área y llama a un electricista para diagnosticar la causa.

¿Dónde está el panel eléctrico en mi casa?

En la mayoría de las casas americanas está en el garage, el sótano o un closet de servicio. En casas más antiguas o del sur, puede estar en el exterior. Si no lo encuentras, busca una caja metálica gris o beige de unos 12 x 24 pulgadas (30 x 60 cm) montada en la pared.

¿Qué es un breaker AFCI y cómo sé si tengo uno?

El AFCI (Arc-Fault Circuit Interrupter) es un breaker avanzado que detecta arcos eléctricos peligrosos dentro del cableado. Se parece a un breaker normal pero tiene un botón de TEST en el frente. Se requieren por el NEC en dormitorios desde 1999 y en más áreas de la casa desde 2014. Si tu breaker tiene un botón en el frente además del switch, probablemente es AFCI o GFCI, el proceso de reset es el mismo.

¿Qué hago si el breaker principal (el de arriba, más grande) viajó?

El breaker principal controla toda la casa. Si ese viajó, se fue la luz en todo el hogar. El proceso de reset es el mismo, OFF primero, luego ON. Si viaja repetidamente, hay un problema serio de carga y necesitas un electricista. No ignores esto.

¿Cuántos años dura un panel eléctrico?

Un panel eléctrico residencial tiene una vida útil estimada de 25 a 40 años. Si tu panel es de marcas Square D, Eaton, Siemens o Leviton y está en buen estado, probablemente no necesita reemplazo pronto. Si es de marcas Federal Pacific o Zinsco (comunes en casas construidas entre 1950 y 1990), consulta con un electricista, estas marcas tienen historial documentado de fallos.

Artículos relacionados

Cómo Instalar un Ventilador de Techo con Luz Paso a Paso

Por
cómo instalar ventilador de techo con luz conexión de cables Hampton Bay

Un ventilador de techo bien instalado puede reducir la sensación de calor hasta 8°F (4°C) en verano y mejorar la distribución del calor en invierno, sin tocar el termostato. La mayoría de las instalaciones en casas americanas toman entre 2 y 3 horas y no requieren contratar a un electricista.

El punto más importante, y el que nadie menciona en los videos de YouTube, es verificar antes de comprar el ventilador si la caja eléctrica en tu techo es una caja certificada para ventilador (fan-rated box). Si no lo es, necesitas reemplazarla antes de continuar. Te explicamos cómo verificarlo en el Paso 1.

⚠️ Aviso de seguridad: Apaga el circuito desde el panel eléctrico antes de tocar cualquier cable. Verifica con un detector de voltaje antes de cada paso. Un ventilador instalado en una caja no certificada puede caer del techo, es un riesgo de lesión grave.

⏱ Tiempo🔧 Dificultad💰 Costo🛠 Herramientas principales
2–3 horasModerado$60–$200 USD (ventilador) + $15–$30 USD si necesitas caja nuevaDestornillador, detector de voltaje, escalera

Antes de empezar: elige el ventilador correcto

Marcas disponibles en EEUU

  • Hampton Bay: exclusiva de Home Depot, excelente relación calidad-precio, $60–$180 USD
  • Hunter: marca clásica americana, amplia disponibilidad, $80–$250 USD
  • Harbor Breeze: exclusiva de Lowe’s, $55–$190 USD
  • Minka-Aire: línea más premium, disponible en tiendas de iluminación, $200–$500 USD

Tamaño del ventilador según el cuarto

Tamaño del cuartoDiámetro del ventilador recomendado
Hasta 75 pies² (7 m²) — baño, closet29–36 pulgadas
76–144 pies² (7–13 m²) — habitación pequeña36–42 pulgadas
145–225 pies² (13–21 m²) — habitación estándar44–52 pulgadas
226–400 pies² (21–37 m²) — sala, comedor52–60 pulgadas
Más de 400 pies²60 pulgadas o dos ventiladores medianos

Materiales y herramientas necesarias

Herramientas:

Materiales opcionales:

  • Caja certificada para ventilador (fan-rated ceiling box): si la caja actual no lo es. Opciones: Westinghouse 0101000 (~$10 USD) o caja de expansión Reiker (~$15 USD)
  • Soporte de extensión (brace bar): si no hay viga disponible. La opción más popular: Westinghouse Saf-T-Brace (~$20 USD en Home Depot)
  • Extension rod (tubo de extensión): para techos de más de 9 pies (2.7 m) de altura

Paso 1 – Verifica si tienes caja certificada para ventilador

Este es el paso más importante. Una caja de luz estándar (standard light box) no puede soportar el peso ni la vibración de un ventilador de techo y puede caer con el ventilador instalado. En EEUU, el NEC exige usar una caja certificada para ventilador (fan-rated box o ceiling fan-rated junction box) para cualquier instalación de ventilador.

Cómo verificar la caja que tienes

  1. Apaga el breaker del circuito de ese cuarto
  2. Retira la lámpara o accesorio de techo actual para exponer la caja
  3. Busca un estampado o etiqueta en la caja metálica que diga: “Acceptable for Fan Support”, “Fan Rated” o “Listed for Fan Support”
  4. Si no ves esa etiqueta, o si la caja es de plástico, necesitas reemplazarla antes de instalar el ventilador

Si necesitas instalar una caja nueva

Opción A: Hay una viga (joist) accesible: Instala una fan-rated metal box directamente atornillada a la viga. Costo: $8–$15 USD. Es la opción más sólida.

Opción B: No hay viga en la posición correcta: Usa un brace bar de expansión (expansion brace) que se instala entre las dos vigas desde abajo, sin abrir el techo. El Westinghouse Saf-T-Brace se inserta por el orificio de la caja existente, se expande hasta tocar las vigas y se bloquea. Costo: ~$20 USD. Soporta hasta 150 lbs (68 kg).

💡 Nota: Si tu techo es de yeso (plaster ceiling) en lugar de drywall, común en casas anteriores a 1960, la instalación del brace bar puede ser más compleja. Consulta las instrucciones del fabricante o llama a un electricista.

Paso 2 – Apaga el breaker y verifica sin voltaje

Ve al panel eléctrico y apaga el breaker que controla ese cuarto. Si las etiquetas no están claras, enciende la luz del cuarto y apaga breakers uno por uno hasta que se apague.

Una vez apagado el breaker, acerca el detector de voltaje Klein Tools NCVT-3 a la caja del techo. Solo continúa cuando el detector NO emita señal. No omitas este paso aunque el interruptor de luz esté apagado-los cables siguen energizados hasta el interruptor.

Paso 3 – Retira el accesorio de techo existente

Si hay una lámpara instalada, desconéctalá con cuidado y apártala. Verás la caja eléctrica y los cables que salen de ella.

Toma una foto con el teléfono de los cables y cómo están conectados antes de desconectar cualquier cosa. Es el paso más barato del proyecto.

Paso 4 – Entiende los colores de cable para ventilador con luz

En una instalación estándar de ventilador con kit de luz, encontrarás hasta 5 cables. Este es el código de colores en EEUU:

Color del cableFunciónConecta con
Negro (del techo)Hot, corriente del interruptor de luzNegro del ventilador (motor)
Blanco (del techo)NeutralBlanco del ventilador
Verde o cobre pelado (del techo)Ground (tierra)Verde del ventilador
Negro (del ventilador)Alimenta el motor del ventiladorNegro del techo
Azul (del ventilador)Alimenta el kit de luzNegro del techo (o circuito separado)

Situación más común: un solo interruptor de pared

Si tienes un solo interruptor de luz controlando todo el circuito, conecta el cable azul y el cable negro del ventilador juntos al cable negro del techo (usando un wire nut). Esto significa que el interruptor controla motor y luz al mismo tiempo. La velocidad del ventilador se ajusta con el control remoto o pull chain incluido.

Situación con dos interruptores de pared

Si hay dos cables negros (o negro + rojo) bajando del techo, tienes un circuito preparado para control independiente, un interruptor para el motor y otro para la luz. En ese caso: negro del techo → negro del ventilador, rojo del techo (o segundo negro) → azul del ventilador.

Si no hay cable de tierra (ground) en la caja: Esto es común en casas anteriores a 1970. El ventilador funcionará sin él, pero no es ideal desde el punto de vista de seguridad. Conecta lo que tengas y anótalo, si en algún momento actualizas el cableado del cuarto, ese es el momento de agregar tierra.

Paso 5 – Monta el soporte del ventilador (mounting bracket)

Casi todos los ventiladores modernos para el mercado americano incluyen un gancho de instalación (hanging bracket o safety hook) en la caja. Ese gancho te permite colgar el cuerpo del ventilador mientras conectas los cables, sin tener que sostenerlo con una mano y conectar con la otra.

Instala el soporte (mounting bracket) en la caja eléctrica usando los tornillos incluidos. Verifica que esté firme, no debe moverse al jalarlo suavemente.

Paso 6 – Conecta los cables

Con el ventilador colgado del gancho de seguridad, conecta los cables en este orden:

  1. Tierra primero: cable verde o cobre del techo → cable verde del ventilador. Usa un wire nut y apriétalo hasta que no se suelte al jalar.
  2. Neutral: blanco del techo → blanco del ventilador. Wire nut.
  3. Hot: negro del techo → negro del ventilador + azul del ventilador (juntos en el mismo wire nut si usas un solo interruptor).

Después de cada conexión, jala suavemente ambos cables para verificar que el wire nut no se suelte.

Envuelve cada wire nut con cinta eléctrica dando 2–3 vueltas para mayor seguridad.

Paso 7 – Monta el cuerpo del ventilador y las aspas

Sube el canopy (la cubierta decorativa que tapa la caja) y fíjalo con los tornillos. Dobla los cables con cuidado para que quepan dentro, no fuerces nada.

Instala las aspas siguiendo las instrucciones del fabricante. En la mayoría de los modelos Hampton Bay y Hunter, las aspas se atornillan al bracket del motor con 2–3 tornillos por aspa.

Instala el kit de luz siguiendo las instrucciones específicas del modelo.

Paso 8 – Enciende el breaker y prueba

Ve al panel y enciende el breaker. Regresa al cuarto y acciona el interruptor de luz.

Verifica:

  • El ventilador enciende y cambia de velocidad con el pull chain o control remoto
  • La luz enciende y apaga correctamente
  • No hay ruido de vibración o traqueteo (indica que los tornillos de las aspas están sueltos)
  • El ventilador está balanceado, si oscila, usa el kit de balanceo incluido

Dirección de las aspas según la temporada

La mayoría de los ventiladores americanos tienen un switch de dirección en el motor:

  • Verano (counterclockwise / antihorario): Las aspas empujan el aire hacia abajo, creando brisa directa. Esto crea sensación de frescura aunque la temperatura no cambie.
  • Invierno (clockwise / horario): Las aspas jalan el aire hacia arriba, empujando el aire caliente acumulado en el techo hacia las paredes y abajo. Útil en cuartos con techo alto.

Cuándo llamar a un electricista licenciado

Esta instalación es apta para DIYers con comodidad básica con electricidad. Llama a un electricista si:

  • No hay caja eléctrica en el techo y necesitas instalar cableado desde el panel
  • El techo tiene más de 10 pies (3 m) de altura o es inclinado (vaulted ceiling), requiere kit especial de instalación angled
  • Al abrir la caja encuentras cables con aislante quemado, quebrado o con marcas negras
  • Hay más de 6 cables en la caja y no entiendes la configuración
  • Tu casa tiene cableado de aluminio (cables plateados), requiere conectores especiales AL-CU

⚠️ En la mayoría de los estados, instalar un nuevo circuito eléctrico desde el panel requiere permiso y un electricista con licencia estatal. Reemplazar un accesorio de techo en un circuito existente generalmente no requiere permiso, pero consulta el código local de tu ciudad si tienes dudas.

Preguntas frecuentes sobre Instalar un Ventilador de Techo con Luz

¿Cómo sé si mi caja del techo es fan-rated?

Busca un estampado en el interior de la caja metálica que diga “Acceptable for Fan Support”, “Fan Rated” o “Listed for Fan Support”. Si la caja es de plástico o no tiene esa etiqueta, no está certificada para ventilador y debes reemplazarla antes de la instalación. Las cajas fan-rated cuestan $8–$20 USD en Home Depot.

¿Puedo instalar el ventilador donde había una lámpara?

Sí, si la caja eléctrica existente es fan-rated. Si no lo es, necesitas reemplazar la caja — no el cableado. El procedimiento de reemplazo con un brace bar de expansión toma unos 20–30 minutos adicionales y no requiere abrir el techo.

¿Qué hago si mi ventilador tiene cable azul pero en el techo solo hay cable negro y blanco?

Conecta el cable azul y el cable negro del ventilador juntos al cable negro del techo (un wire nut para los tres). Esto significa que el interruptor de pared controla tanto el motor como la luz. Para control independiente necesitarías un segundo cable bajando del techo, lo cual requiere trabajo de cableado adicional.

¿Por qué mi ventilador nuevo vibra o traquetea?

Las causas más comunes son: tornillos de las aspas flojos, una aspa doblada o desbalanceada, o el canopy no está bien ajustado contra la caja. Aprieta todos los tornillos primero. Si sigue, usa el kit de balanceo incluido (pequeños pesos adhesivos que se pegan a las aspas). Si el problema es de toda la unidad, verifica que la caja esté bien fija en el techo.

¿Cuánto cuesta que instale el ventilador un electricista?

Entre $75 y $200 USD por instalación en un circuito existente, dependiendo de la región y si es necesario cambiar la caja. En zonas metropolitanas como Miami, Houston o Los Ángeles, los precios suelen estar en la parte alta. Si tienes 2–3 ventiladores para instalar, hazlos en la misma visita para reducir el costo por unidad.

¿El ventilador Hampton Bay de Home Depot es de buena calidad?

Hampton Bay es una marca de nivel entrada a intermedio con buena relación calidad-precio para uso residencial estándar. Sus ventiladores tienen garantía de por vida en el motor. La queja más común es el ruido en velocidades altas — si el silencio es prioritario, considera Hunter o Minka-Aire. Para cuartos normales de uso diario, Hampton Bay cumple bien a la mitad del precio.

Artículos relacionados

Cómo Arreglar un Tomacorriente que No Funciona

Por
cómo arreglar tomacorriente que no funciona reseteando GFCI

Enchufaste algo y no hay corriente. Antes de llamar a un electricista y gastar $100 USD o más, revisa estas cuatro causas, en orden de más a menos probable. En la mayoría de los casos, el problema se resuelve en menos de 5 minutos sin herramientas.

La causa más común en casas americanas es un tomacorriente GFCI disparado, un sistema de seguridad muy común en EEUU que muchos latinos recién llegados no conocen. Te explicamos todo.

Causa 1 – GFCI disparado (la más común)

¿Qué es un GFCI?

El GFCI (Ground Fault Circuit Interrupter) es un tomacorriente especial con dos pequeños botones al centro: uno que dice TEST y otro que dice RESET. Lo reconocerás porque tiene esos dos botones entre los dos orificios.

En EEUU, el NEC (National Electrical Code) exige instalar tomacorrientes GFCI en todas las áreas donde hay riesgo de humedad: baños, cocina, garaje, sótano, exteriores y cerca de lavabos. Es un requisito de construcción desde los años 70.

El GFCI se “dispara” (trips) cuando detecta una anomalía eléctrica, por ejemplo, si salpicaste agua cerca del outlet, enchufaste un aparato dañado, o simplemente por el desgaste normal. Cuando se dispara, corta la corriente de ese tomacorriente y también de otros tomacorrientes del mismo circuito, aunque esos otros no sean GFCI.

Por eso tu outlet no funciona aunque se vea normal

Es muy común que el tomacorriente que no funciona en tu sala o pasillo esté “aguas abajo” de un GFCI en el baño o garaje. Si ese GFCI se disparó, todos los outlets conectados a él pierden corriente.

Cómo resolverlo

  1. Busca el tomacorriente GFCI más cercano en tu área, revisa baños, cocina, garaje y cerca de lavabos
  2. Mira si el botón RESET está salido o en posición intermedia (señal de que está disparado)
  3. Presiona el botón RESET firmemente hasta escuchar un clic
  4. Regresa al tomacorriente que no funcionaba y prueba si ya tiene corriente

Si el GFCI no tiene botones visibles o el botón de reset no responde, continúa con la Causa 2.

💡 Dato útil: A veces el GFCI que controla tu outlet está en un cuarto diferente. Un GFCI del baño puede controlar outlets del pasillo. Un GFCI del garaje puede controlar outlets del exterior. Revisa todos los GFCIs de la casa antes de asumir un problema mayor.

Causa 2 – Breaker viajado en el panel eléctrico

Si no encontraste ningún GFCI disparado, el siguiente paso es revisar el panel eléctrico (breaker box). Generalmente está en el garaje, sótano o un pasillo de la casa.

Cómo identificar un breaker viajado

Un breaker que se ha disparado no está completamente en OFF, queda en una posición intermedia, entre ON y OFF. Visualmente se ve ligeramente desalineado respecto a los demás breakers.

Algunos paneles tienen breakers con una ventanita roja o naranja que aparece cuando el breaker viaja, facilita identificarlo.

Cómo resetear el breaker

  1. Localiza el breaker en posición intermedia (o busca la etiqueta del área afectada: “Bedroom 2”, “Kitchen”, etc.)
  2. Empújalo completamente hacia OFF primero, esto es importante, no saltes directo a ON
  3. Luego empújalo firmemente hacia ON
  4. Regresa al tomacorriente y prueba

Si el breaker vuelve a viajar inmediatamente

Eso indica que hay algo que está causando una sobrecarga o cortocircuito en el circuito, puede ser un aparato dañado enchufado, o un problema en el cableado. Desenchufa todo lo que está en ese circuito antes de resetear el breaker de nuevo. Si sigue viajando con todo desenchufado, llama a un electricista.

Causa 3 – El tomacorriente está controlado por un interruptor de pared

En muchas casas americanas, algunos tomacorrientes, especialmente los de las esquinas de la sala, están controlados por un interruptor de luz en la pared. Es una configuración común para conectar lámparas de pie.

Si el outlet no tiene corriente y ya revisaste el GFCI y el breaker, prueba a accionar todos los interruptores del cuarto. A veces el interruptor que controla el outlet está en una posición que no es obvia.

Causa 4 – El tomacorriente está dañado o suelto

Si ninguna de las causas anteriores aplica, el tomacorriente en sí puede estar fallando. Las señales de un outlet dañado son:

  • Los orificios están flojos o deformados, los contactos internos no hacen buen contacto con el enchufe
  • Hay marcas negras o quemadas alrededor de los orificios
  • El tomacorriente se siente caliente al tacto
  • Hay un olor a quemado cercano al outlet

Un tomacorriente estándar de reemplazo cuesta entre $3 y $8 USD en Home Depot. Si tienes experiencia básica con electricidad, puedes reemplazarlo siguiendo los mismos principios de seguridad del artículo de interruptores. Si no, es mejor llamar a un electricista, el trabajo toma unos 20 minutos y suele costar entre $75 y $120 USD.

Tabla de diagnóstico rápido

SíntomaCausa probableSolución
Outlet en baño/cocina/garaje sin corrienteGFCI disparadoPresionar RESET en el mismo outlet
Outlet normal sin corriente, otros del mismo cuarto OKGFCI aguas arriba disparadoBuscar y resetear GFCI en otro cuarto
Varios outlets sin corriente en el mismo lado de la casaBreaker viajadoResetear breaker en el panel
Outlet funciona solo con un interruptor específicoOutlet controlado por switchAccionar el interruptor correcto
Outlet funciona pero con corriente débil o intermitenteContactos internos desgastadosReemplazar el tomacorriente
Outlet caliente, marcas negras o olor a quemadoFallo eléctrico, riesgo de incendioLlamar electricista de inmediato

Cuándo llamar a un electricista licenciado

Los pasos anteriores son seguros y no requieren tocar ningún cable. Llama a un electricista si:

  • El breaker viaja repetidamente aunque desenchufes todo
  • Hay marcas de quemado, olor a plástico derretido o chispas visibles
  • El outlet está caliente al tocarlo con la mano
  • El problema afecta múltiples circuitos o toda la casa
  • Tu casa tiene más de 40 años y nunca ha tenido actualización eléctrica

⚠️ En la mayoría de los estados, los trabajos eléctricos que van más allá de reparaciones básicas requieren un electricista con licencia estatal. Hacer trabajos eléctricos sin licencia puede invalidar el seguro de tu vivienda y complicar la venta futura de la casa.

Preguntas frecuentes sobre arreglar un tomacorriente que no funciona

¿Por qué un outlet en mi sala no tiene corriente pero todos los demás sí?

Lo más probable es que haya un GFCI disparado en otro cuarto que controla ese outlet. Revisa todos los tomacorrientes GFCI de la casa, baño, cocina y garaje especialmente. Presiona RESET en cualquiera que tenga el botón salido.

¿Qué es exactamente el GFCI y por qué está en mi casa?

El GFCI (Ground Fault Circuit Interrupter) es un sistema de seguridad obligatorio en EEUU que corta la corriente en milisegundos si detecta una fuga eléctrica. Protege contra electrocución, especialmente en áreas con agua. Si tocas un aparato enchufado y estás en contacto con agua o tierra, el GFCI corta la corriente antes de que la descarga sea peligrosa. Es uno de los estándares de seguridad más importantes del código eléctrico americano (NEC).

¿Puedo resetear el breaker sin desenchufar los aparatos primero?

Técnicamente sí, pero no es recomendable. Si el breaker viajó por una sobrecarga, resetear con todos los aparatos enchufados puede volverlo a disparar de inmediato. Desenchufar todo primero permite que el circuito se resetee limpiamente y te ayuda a identificar cuál aparato causó el problema.

¿Un tomacorriente que no funciona puede causar incendio?

Un outlet que simplemente perdió corriente por un GFCI o breaker disparado no representa riesgo de incendio. Sí es peligroso un outlet con marcas de quemado, cables sueltos o que se siente caliente, eso indica un arco eléctrico activo. En ese caso, apaga el breaker de ese circuito y llama a un electricista antes de usarlo.

¿Cuántos tomacorrientes puede controlar un solo GFCI?

Un GFCI puede proteger varios outlets “aguas abajo” en el mismo circuito. En casas americanas no es raro que un solo GFCI del baño controle 4 o 5 outlets en el pasillo o habitaciones cercanas. Por eso es importante revisar todos los GFCIs de la casa cuando un outlet pierde corriente.

¿Puedo reemplazar un outlet normal por uno GFCI yo mismo?

Sí, es un trabajo que muchos DIYers hacen. Requiere apagar el breaker, identificar los cables correctamente y seguir las instrucciones de la caja del GFCI (que distingue los terminales LINE y LOAD). Marcas confiables disponibles en Home Depot: Leviton y Hubbell. El proceso detallado está en nuestro artículo sobre cómo cambiar un tomacorriente a GFCI.

Artículos relacionados

Cómo Cambiar un Interruptor de Luz Simple Paso a Paso

Por
cómo cambiar un interruptor de luz simple paso a paso con detector de voltaje Klein Tools

Si tu interruptor hace un clic pero la luz no enciende, zumba al tocarlo, o simplemente se siente flojo, ya cumplió su vida útil. Cambiarlo es una de las reparaciones eléctricas más simples que puede hacer un dueño de casa, toma unos 20 minutos y cuesta entre $5 y $15 USD.

La clave está en una sola regla: apaga el breaker antes de tocar cualquier cable. Con eso cubierto, el resto es desenroscar, conectar y volver a montar.

⚠️ Aviso de seguridad: Antes de comenzar, desconecta el circuito desde el panel eléctrico (breaker box). Nunca trabajes con el interruptor encendido. Si no sabes cuál breaker controla ese interruptor, apaga el breaker principal. Verifica siempre con un detector de voltaje antes de tocar los cables.
⏱ Tiempo🔧 Dificultad💰 Costo🛠 Herramientas
15–25 minutosFácil$5–$15 USDDestornillador, detector de voltaje

Materiales y herramientas necesarias

Materiales:

Herramientas:

  • Detector de voltaje sin contacto (non-contact voltage tester), imprescindible
    • Recomendado: Klein Tools NCVT-3 (~$25 USD en Home Depot) o el NCVT-1 (~$18 USD)
    • Este aparato detecta voltaje sin tocar el cable, solo lo acercas y emite una señal si hay corriente
  • Destornillador plano pequeño (#1 o #2)
  • Destornillador Phillips (#2)
  • Teléfono para tomar fotos del cableado antes de desconectar

Antes de empezar: entiende los cables en EEUU

En el sistema eléctrico americano, los cables en un interruptor de luz simple siguen un código de colores estándar:

Color del cableFunciónNotas
NegroHot (fase / corriente)Siempre se conecta a los tornillos del interruptor
BlancoNeutralEn algunos interruptores puede estar marcado con cinta negra en los extremos
Verde o cobre peladoGround (tierra)Se conecta al tornillo verde del interruptor si lo tiene, o a la caja metálica

Un interruptor simple (single-pole) solo controla el circuito desde un punto. Tiene 2 tornillos laterales (uno para cada cable negro/hot) y a veces un tornillo verde para la tierra.

💡 Nota importante Las casas construidas antes de 1970 pueden no tener cable de tierra. Si abres la caja y solo ves dos cables (negro y blanco), eso es normal en construcciones antiguas. El interruptor funcionará igual, simplemente no habrá conexión de tierra.

Paso 1 – Identifica y apaga el breaker correcto

Ve al panel eléctrico de tu casa (generalmente en el garaje, sótano o un pasillo). Los breakers deberían tener etiquetas como “Bedroom 1”, “Living Room”, “Kitchen Lights”.

Si las etiquetas no están claras o no existen:

  1. Enciende el interruptor que vas a cambiar (para que la luz esté encendida)
  2. Ve apagando breakers uno por uno hasta que la luz se apague
  3. Ese es el breaker que controla ese circuito, déjalo en OFF

Si no puedes identificarlo, apaga el breaker principal (el más grande, generalmente en la parte superior del panel).

Paso 2 – Verifica que no hay voltaje con el detector

Este paso no es opcional. Aunque hayas apagado el breaker, siempre verifica.

Acerca el Klein Tools NCVT-3 (u otro detector de voltaje sin contacto) a la placa del interruptor. Si emite un pitido o luz, hay voltaje activo, revisa que apagaste el breaker correcto.

Solo continúa cuando el detector NO detecte voltaje.

Paso 3 – Retira la placa y el interruptor viejo

Con el destornillador Phillips, retira los 2 tornillos de la placa decorativa (cover plate) y sácala.

Verás el interruptor atornillado a una caja eléctrica (electrical box) en la pared. Retira los 2 tornillos que lo sujetan, generalmente son tornillos Phillips o de cabeza plana.

Jala el interruptor hacia afuera con cuidado. Los cables tienen algo de holgura para que puedas trabajar.

Antes de desconectar cualquier cable: toma una foto con el teléfono. Registra qué cable va en qué tornillo. Es el seguro más barato que existe.

Paso 4 – Desconecta los cables del interruptor viejo

Hay dos formas en que los cables pueden estar conectados:

Tornillos laterales: afloja el tornillo con el destornillador y el cable sale. Es el método más confiable.

Backstab (orificio en la parte trasera): algunos interruptores baratos usan un orificio de inserción rápida (push-in). Para soltar el cable, inserta un destornillador plano pequeño en el orificio de liberación junto al cable y empuja mientras jalas el cable.

Desconecta todos los cables y aparta el interruptor viejo.

Paso 5 – Conecta el nuevo interruptor

El interruptor simple tiene 2 tornillos de color oscuro (bronce o negro) para los cables hot, y generalmente 1 tornillo verde para la tierra.

Conecta así:

  • Cable negro → tornillo oscuro (cualquiera de los dos, no importa cuál en un interruptor simple)
  • Cable negro secundario (si hay dos negros) → el otro tornillo oscuro
  • Cable verde o cobre → tornillo verde (si está disponible)

Aprieta los tornillos con firmeza, el cable no debe moverse al jalarlo suavemente. No sobraprietes o puedes romper el tornillo.

💡 Recomendación: Usa siempre los tornillos laterales en el nuevo interruptor, nunca el backstab. La conexión con tornillo es más segura y dura más años.

Si el extremo del cable está oxidado o doblado, córtalo con unos alicates y pela 3/4 de pulgada (19 mm) de aislante fresco con un pelacables (wire stripper).

Paso 6 – Vuelve a montar y prueba

Dobla los cables con cuidado para que entren en la caja sin hacer fuerza. Empuja el interruptor hacia adentro y fíjalo con sus 2 tornillos a la caja eléctrica.

Coloca la placa decorativa y ajusta sus tornillos, no demasiado fuerte o puedes agrietar el plástico.

Ve al panel y vuelve a encender el breaker que apagaste.

Regresa al interruptor y pruébalo. La luz debe encender y apagar limpiamente, sin chispa ni zumbido.

Cuándo llamar a un electricista licenciado

Este proyecto es seguro para la mayoría de los DIYers cuando el interruptor es simple y los cables están en buen estado. Llama a un electricista si:

  • Abres la caja y ves más de 3 cables sin entender la configuración (puede ser un circuito de 3 vías o 4 vías)
  • Los cables tienen el aislante quemado, agrietado o con marcas negras
  • El interruptor viejo se sentía caliente al tacto (indica sobrecarga en el circuito)
  • La caja eléctrica está llena de cables y no hay espacio para trabajar con seguridad
  • Tu casa tiene cableado de aluminio (cables de color plateado), requiere conectores especiales
⚠️ En la mayoría de los estados, los trabajos eléctricos que van más allá de reparaciones básicas requieren un electricista con licencia estatal. Hacer trabajos eléctricos sin licencia puede invalidar el seguro de tu vivienda y complicar la venta futura de la casa.

Preguntas frecuentes sobre cómo cambiar un interruptor de luz simple

¿Qué pasa si no sé cuál breaker apagar?

La forma más segura es apagar el breaker principal, el interruptor más grande del panel, generalmente en la parte superior. Eso corta la energía a toda la casa. Recuerda que mientras esté apagado no habrá luz en ningún cuarto, así que ten una linterna a mano.

¿Puedo cambiar un interruptor simple por uno con dimmer (atenuador de luz)?

Sí, si la lámpara es compatible. Los dimmers funcionan con focos LED y focos incandescentes, pero no con focos fluorescentes compactos (CFL). Verifica que el dimmer que compres sea compatible con el tipo de foco que tienes, la caja del producto lo indica. Los dimmers también necesitan cable de tierra para instalarse correctamente.

¿Cuánto cuesta que un electricista cambie un interruptor?

Entre $75 y $150 USD por interruptor, incluyendo mano de obra. Si tienes varios interruptores por cambiar, es mejor hacerlos todos en la misma visita para reducir el costo por unidad.

¿Los interruptores de luz se dañan con el tiempo?

Sí. Un interruptor de palanca estándar tiene una vida útil de 10,000 a 20,000 ciclos (encendidos y apagados). En un cuarto con uso intensivo, eso puede ser 10–15 años. Los síntomas de fallo incluyen: chispa visible al accionarlo, zumbido al estar encendido, palanca floja, o la luz que parpadea sin razón.

¿Qué diferencia hay entre un interruptor simple y uno de 3 vías?

Un interruptor simple (single-pole) controla una luz desde un solo punto. Un interruptor de 3 vías (3-way switch) permite controlar la misma luz desde dos puntos distintos, como cuando hay un interruptor al inicio y al final de un pasillo. El de 3 vías tiene 3 tornillos de conexión en lugar de 2, y su instalación es más compleja.

¿Necesito un permiso para cambiar un interruptor?

En la mayoría de los estados, cambiar un interruptor existente (reemplazo por uno igual) no requiere permiso. Instalar cableado nuevo, agregar circuitos o trabajar en el panel sí requiere permiso y generalmente un electricista licenciado. Consulta el código local de tu ciudad si tienes dudas.

Artículos relacionados
